Шнековые клапаны серии 794 Nordson EFD разработаны для нанесения точных, повторяемых доз паяльной пасты. Система клапана с контроллером позволяет регулировать с высокой точностью ряд параметров дозирования: время, давление воздуха в шприце, скорость вращения шнека, благодаря чему можно обеспечить строго повторяемые дозы и не повредить форму шариков сплава в пасте.

Клапаны серии 794 используются совместно с контроллерами серии ValveMate™ 7194 и в автоматических системах дозирования EFD. В процессе работы воздух, подаваемый на пасту в шприце, продвигает её на вращающийся шнек, который выдавливает пасту через дозирующую насадку. Контроллер VM7194 регулирует давление воздуха на пасту в шприце для того, чтобы на шнек всегда подавалось строго необходимое количество пасты без передавливания. Кроме того, контроллер регулирует время дозирования и скорость вращения шнека.

Для высокоабразивных жидкостей, предназначенных для теплопередачи, применяются шнековые клапаны серии 794-TC с вольфрам-карбидными деталями проточной части. Клапан используется с щеточным мотором, идеально подходящим для линий и полос со скоростью цикла дозирования от 60 до 90 капель в минуту.

Клапаны производятся с двумя типами моторов: щеточным и без щеток. Мотор — это идеальное решение для микроточечного дозирования с высокой скоростью и высокой частотой цикла. Серия 794 также включает наконечник на скользящей головке/на ножке, который обеспечивает равномерный дозированный зазор при нанесении жидкостей на поверхности с неравномерными высотами.

Особенности и преимущества:

  • Точные, строго повторяемые дозы;
  • Регулируемая скорость подачи;
  • Регулируемая скорость вращения шнека;
  • Быстрое снятие частей, контактирующих с жидкостью, без использования специального инструмента;
  • Скользящая головка для уменьшения влияния неровностей поверхности и для фиксации определенного зазора между насадкой и поверхностью нанесения;
  • Неподвижная головка для нанесения линий и полосок.

Совместимые жидкости:

Паяльная паста, материалы, содержащие частицы металла, и предназначенные для теплопередачи, серебросодержащие эпоксидные смолы.

Технические параметры:

Размеры (ДхДиаметр)237.5х31.8 мм
Вес544 гр.
Максимальное давление жидкости:30 psi (2 бар)
Скорость работы клапана (без материала):250–500 об/мин.,
регулируется напряжением на входе
Количество витков шнека:8 или 16
Максимальное напряжение:Модель SR и FR – 240 mA
Модель SB и FB – 670 mA (рекомендуется использовать
предохранитель с задержкой по времени)
Монтажное отверстие с резьбой:10-32, низкая посадка
Корпус:Закаленная нержавеющая сталь марки 440С
Шнек:Закаленная нержавеющая сталь марки 440С
Все детали из нержавеющей стали пассивированы.

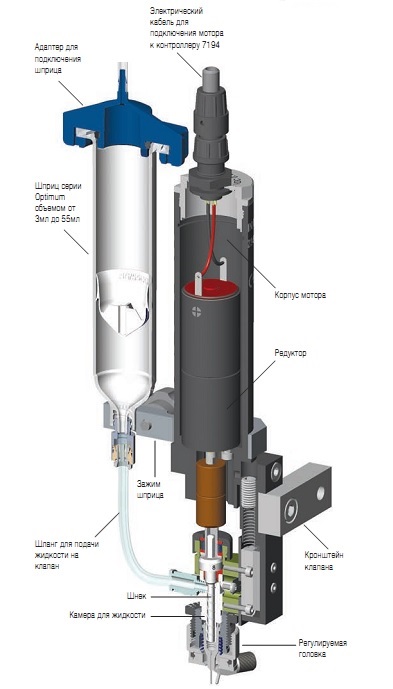

Техническое описание 794

Вся система в сборе включает шнековый клапан серии 794 или 794-TC, контроллер ValveMate™ 7194, резервуар для жидкости и дозирующую насадку. Для получения еще более высокой производительности можно объединить с автоматической системой дозирования EFD.




Маркировка клапанов:

Артикул Маркировка Описание
7029743 794-SB 8 витков, бесщеточный мотор, скользящая головка
7029742 794-FB 8 витков, бесщеточный мотор, неподвижная головка
7029744 794-SB-16 16 витков, бесщеточный двигатель, подвижная головка,
выдвижная ножка для крепления насадки
7029463 794-FB-16 16 витков, бесщеточный мотор, неподвижная головка
7021916 794-SR 8 витков, щеточный мотор, скользящая головка
7029745 794-FR 8 витков, щеточный мотор, неподвижная головка
7021917 794-SR-16 16 витков, щеточный мотор, скользящая головка
7029746 794-FR-16 16 витков, щеточный мотор, неподвижная головка

Системы автоматизированного дозирования:

Предлагаем широкий выбор автоматизированных систем дозирования,которые работают совместно со шнековым клапаном серии 794. Автоматизированные системы помогают осуществить даже самые сложные операции по дозированию жидкостей. Приобретая комплекс автоматизированного дозирования, Вы получаете возможности простого программирования и настройки, особенно при использовании таких приспособлений как лазерный датчик высоты и полностью интегрированной камеры высокого разрешения. Для крупногабаритных деталей существует возможность приобретения систем, встраиваемых в конвейерную линию.

Паяльная паста и дозирующие насадки:

Комплексная линейка решений включает в себя высококачественные пасты для дозирования и распыления, которые отвечают самым строгим требованиям к применению.

Выбор дозирующей насадки является крайне важным для получения оптимального режима дозирования. В большинстве случаев, для получения наилучшего качества дозирования нужно использовать насадку, которая показывает наименьшее сопротивление прохождению жидкости. Как правило, это насадка большого диаметра и наименьшей длины. Для клапанов серии 794 рекомендуем использовать конусные насадки с диаметрами выходных отверстий от 0,41 мм до 1,54 мм и насадками с металлической иглой длинной 6,35 мм с диаметрами выходных отверстий от 0,15 мм до 1,54 мм.
